具备用户可配置双重故障检测功能的差动式、高精度、高隔离度电流传感器

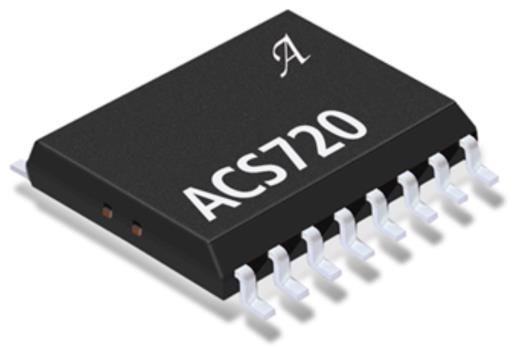

Allegro推出的高精度霍尔效应电流传感器ACS720采用集成式、低功耗导体设计，可提供高达4800Vrms的电隔离和多种可编程故障检测，非常适用于工业和消费类应用，尤其是电机控制和电源逆变器等相关应用。

主要优势

ACS720的一个重要优势是采用Allegro专有的IC SOIC-16W封装，能够以较少的物料清单提供所需的高隔离度。ACS720采用5V单电源供电，能够保持输出电压摆幅为0～3V，并具有稳定的零电流输出1.5V。ACS720在以5V电源电压工作时，其输出能够支持大多数MCU的典型3.3V ADC。此外，ACS720的高电源抑制比（PSRR）能够抑制PCB或系统中电源的噪声，从而在高噪声环境下也能保持高精度。

ACS720功能框图

ACS720器件具有用户可配置的双重故障检测功能，快速和慢速故障输出可以进行短路和过流故障检测。来自ACS720电源的用户创建电阻分压器可用于设置故障级别，故障输出为开路漏极，允许用户将其上拉至MCU兼容电压。开路漏极输出还允许实现多个传感器故障输出的简单逻辑OR。

ACS720还集成有差动式电流检测，能够抑制外部磁场，大大简化了三相电机应用中的电路板布局。由于采用了Allegro专利的数字温度补偿技术，因而此开环传感器IC能够实现接近闭环的精度，为那些传统上依赖于闭环技术传感器的电流传感应用提供了一种体积更小、更经济实惠的解决方案。

ACS720典型应用

关键特性

差动电流检测了消除共模场影响，简化PCB布局

双重用户可设置故障检测，适用于快速短路保护和较慢的过流检测

凭借专有的放大器和滤波器设计技术，实现业界领先的噪声性能和显著改善的带宽

利用专利的集成式数字温度补偿电路，可以在开环传感器中获得更高的温度精确度

低至1.0mΩ的导体电阻能够降低功耗，可耐受高冲击电流

小巧的SOIC16 封装非常适合空间有限的应用

集成式屏蔽基本消除了电流导体到晶片之间由于高 dV/dt电压瞬态产生的电容性耦合

5V单电源供电，0.3V 输出摆幅

与交直流电流成比例的输出电压

工厂校准的灵敏度和静态输出电压可提高精度

符合 UL60950-1 的3600 Vrms 绝缘强度认证

高电源抑制比（PSRR）可适于高噪声环境

ACS720在出厂前已经完全校准，采用小型表面贴装SOIC16封装，引脚框为100%雾锡电镀，可与标准无铅印刷电路板组装工艺兼容。
