集成了电源管理单元、电流感应放大器和过流保护功能的160V MOTIX™三相栅极驱动器IC

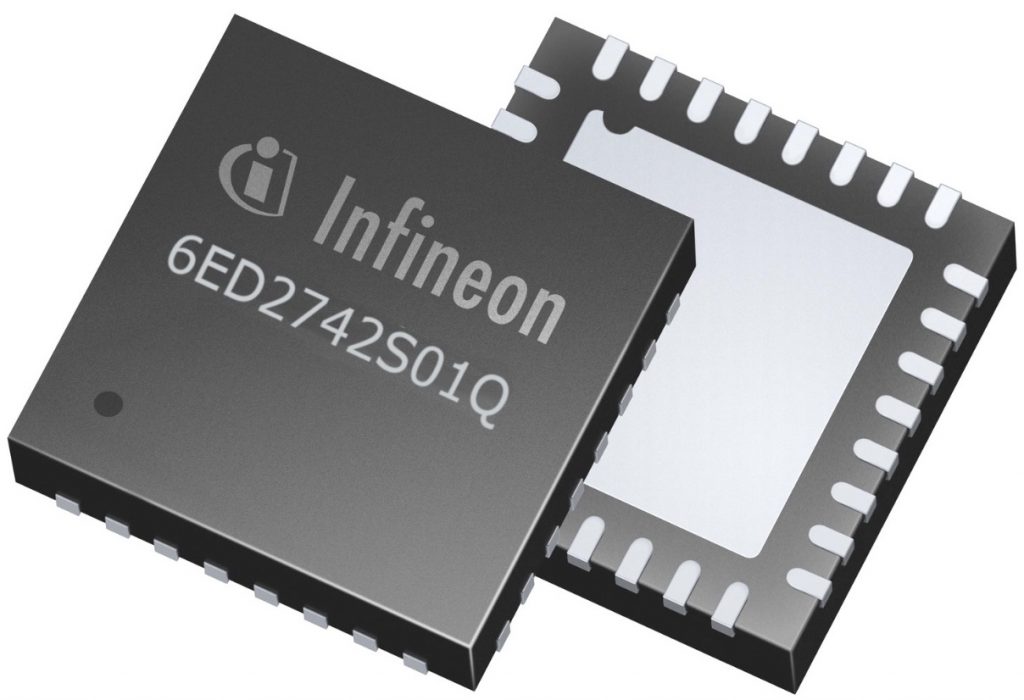

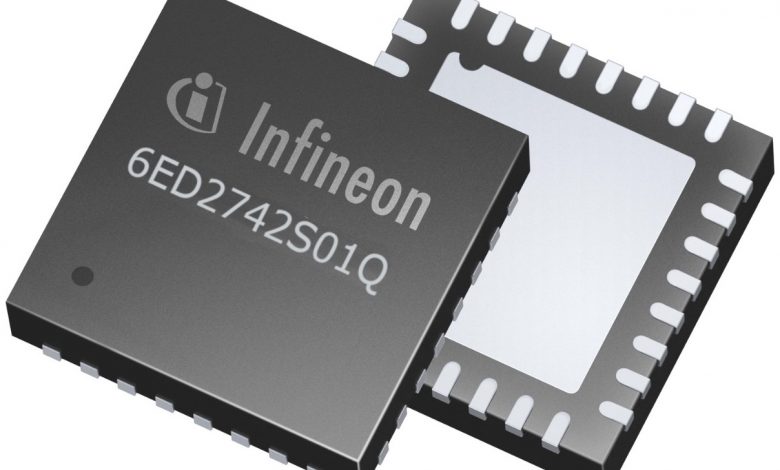

英飞凌科技股份公司专为汽车和工业电机控制应用开发的MOTIX™系列能够提供具有不同集成度的丰富产品组合。为了进一步壮大产品阵容，英飞凌推出了MOTIX三相栅极驱动器IC 6ED2742S01Q。这款160V的绝缘体上硅（SOI）栅极驱动器集成了一个电源管理单元（PMU），并且采用了底部带有裸露焊盘的QFN-32封装，具有良好的导热性能。得益于此，该半导体器件易于集成，非常适用于各种电池供电的工业用无刷直流（BLDC）电机控制驱动器，包括无线电动工具、机器人、无人机以及轻型电动汽车（LEV）等。

6ED2742S01Q集成自举二极管，用于为外接高压侧自举电容充电，具有涓流充电电路，支持100%占空比。主要保护功能包括，欠压锁定、可配置阈值的过流保护、故障通信和自动故障清除。其输出驱动器具有大脉冲电流缓冲级，同时可最大限度地规避桥臂直通风险。在电流检测放大时，可选择是否加入VSS或COM的直流分量。

MOTIX栅极驱动器可直接驱动高边和低边栅通道，支持高达1A的拉电流和2A的灌电流，并且具有独立的欠压锁定（UVLO）功能。这款器件的传播延迟为100 ns，最小死区时间为100 ns，并且带有内置的延迟匹配功能。因此，MOTIX栅极驱动器可实现高开关频率，并降低电平转换损失。QFN-32封装底部的裸露焊盘极大地降低了热阻，保证了运行的可靠性。

MOTIX 6ED2742S01Q的额定工作温度范围为-40°C至125°C，可轻松驱动单个或多个并联的OptiMOS™和StrongIRFET™ MOSFET。该驱动器支持从10.8 V至120 V的电池电压。

供货情况

MOTIX 6ED2742S01Q现已开放订购。该驱动器采用符合工业标准的、带底部裸露焊盘的5 x 5 mm² QFN-32封装，所有引脚都具有 2 kV HBM ESD保护。更多信息，请访问www.infineon.com/6ED2742。
